Levantamiento topográfico en Nuevo Laredo, Tamaulipas

TC-2005-D1

Marcar Ahora
Enviar WhatsApp

Descripción del trabajo realizado en Nuevo Laredo, Tamaulipas

Servicio de topografía para un predio de 2000m2 aprox. El entregable incluye un (1) cuadro de construcción, (2) coordenadas UTM (3) colocación de marcas para la delimitación de su terreno, (4) curvas de nivel en común acuerdo, (5) corte transversal y corte longitudinal y (6) área total. Entregable formato DWG y un formato PDF para imprimir en tamaño carta, doble carta o 90×60.

Cliente

Arq. Enrique Ruiz /Mantenimientos y Construcción DOM

No de Cotización

 TC-2005-D1

Equipo y programas utilizados

  • GPS para topografía
  • Nivel fijo
  • Estacas
  • Estadal
  • Autocad y Civil3D

Procedimiento de ejecución del Levantamiento topográfico

  1. Revisión de la información y requerimientos proporcionados por el cliente.
  2. Programación de visita técnica y reconocimiento preliminar del predio.
  3. Verificación de accesos, colindancias y condiciones generales del terreno.
  4. Establecimiento de puntos de control topográfico y referencias de apoyo.
  5. Levantamiento topográfico planimétrico y altimétrico del predio de aproximadamente 2,000 m² mediante equipo topográfico.
  6. Toma de puntos perimetrales, quiebres del terreno, cambios de pendiente y elementos físicos relevantes.
  7. Obtención de coordenadas georreferenciadas en sistema UTM.
  8. Colocación de marcas físicas para la delimitación del terreno en sitio.
  9. Procesamiento y depuración de la información obtenida en campo.
  10. Cálculo del área total del predio.
  11. Generación de curvas de nivel conforme al intervalo acordado con el cliente.
  12. Elaboración de corte longitudinal del terreno.
  13. Elaboración de corte transversal del terreno.
  14. Generación del cuadro de construcción con medidas y colindancias.
  15. Integración de coordenadas UTM, curvas de nivel, cortes y superficies en planos.
  16. Elaboración de plano topográfico final.
  17. Revisión técnica y validación de la información generada.
  18. Entrega de archivos digitales en formato DWG y PDF para impresión en tamaño carta, doble carta o 90×60.

Descarga un ejemplo de un Levantamiento Topográfico completamente GRATIS

Iniciar Descargar

Ubicación del Levantamiento topográfico

Av. Reforma, Jardín, 88260 Nuevo Laredo, Tamps

Álbum fotográfico

del Levantamiento topográfico en San Pablo Autopan, Estado de México

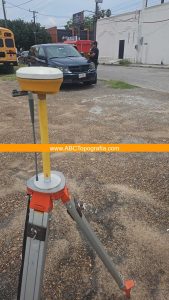

1Levantamiento topográfico en Nuevo Laredo TC-2005-D1

Configuración del equipo GPS para la correcta ejecución del servicio de levantamiento topografico

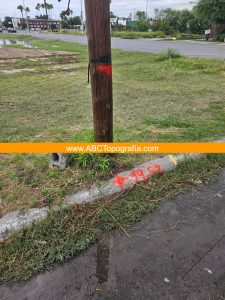

2Levantamiento topográfico en Nuevo Laredo TC-2005-D1

Banco de nivel de referencia para el levantamiento

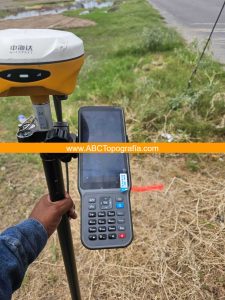

3Levantamiento topográfico en Nuevo Laredo TC-2005-D1

Toma de coordenadas UTM para la correcta georreferenciación del predio

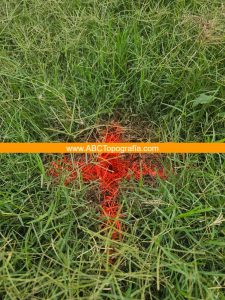

Levantamiento topográfico en Nuevo Laredo TC-2005-D1

Colocación de marcas para delimitar el predio

Conclusiones

Se realizó el levantamiento topográfico para deslinde del predio, obteniendo la información necesaria para la identificación y delimitación precisa de los linderos del terreno. Durante los trabajos se efectuó la colocación de marcas físicas en puntos estratégicos, así como la generación de coordenadas UTM, cuadro de construcción y cálculo de área total con base en la información obtenida en campo. Finalmente, se integraron los planos y entregables digitales en formatos DWG y PDF listos para impresión y uso en los trámites y fines correspondientes
